Beskrivning
56-TR-75NW är den Ethernet-anslutna 2-kanals termoelementloggern — täcker -199 till +1760 °C beroende på sensorval (typ K, J, T, E, S, R). PoE-stöd (IEEE 802.3af) gör installationen i industriella miljöer enkel. OBS: termoelement ingår INTE — anslut själv via skruvterminaler (skruvfria, AWG 28–22).

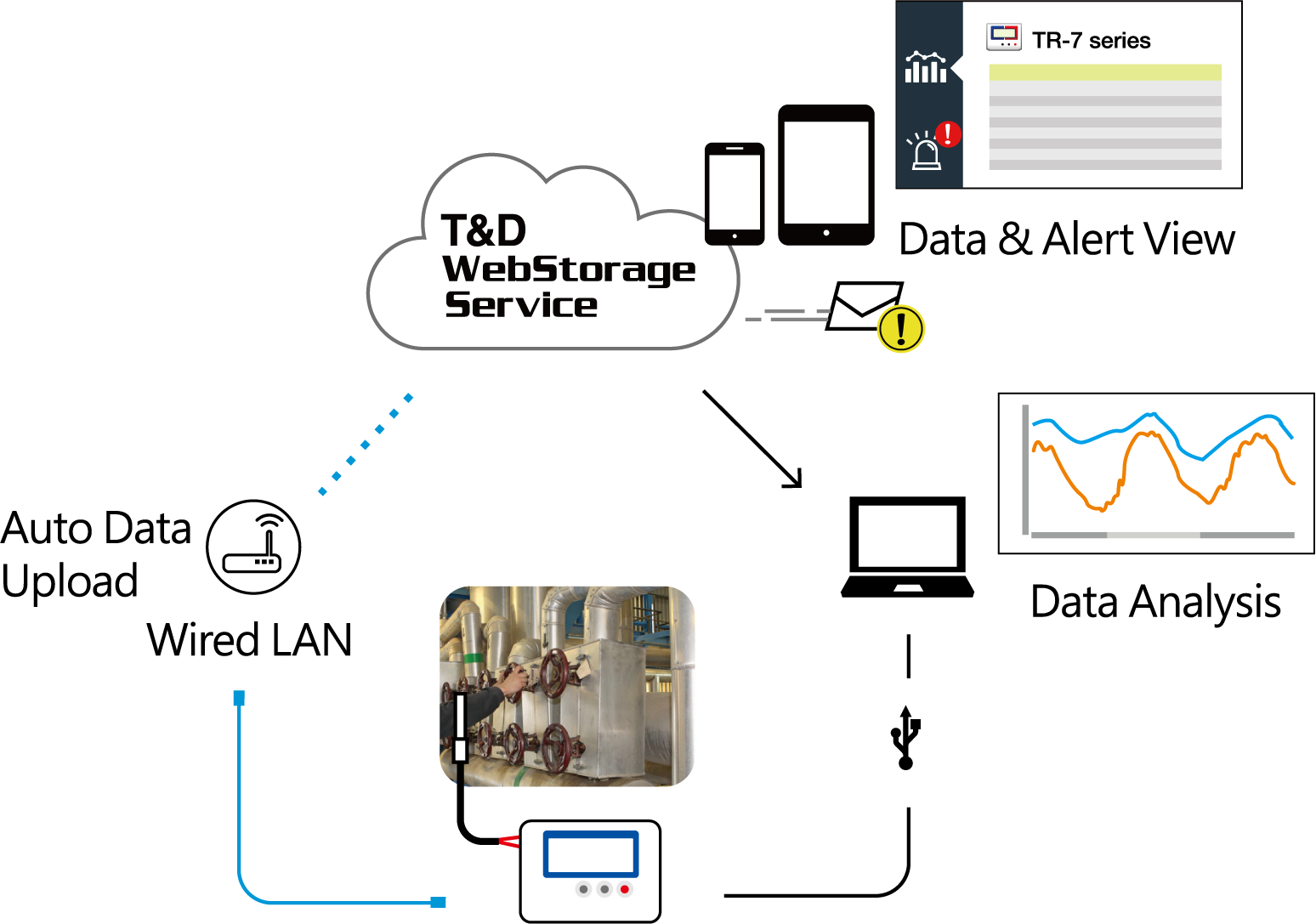

Mätdata laddas upp automatiskt via det trådbundna nätverket till T&D WebStorage-molnet eller intern PC med T&D Data Server. Idealisk för industriella mätningar där WiFi-täckning saknas eller är opålitlig.
Termoelement-kompatibilitet
- Typ K — -199 till +1370 °C (industriell standard)
- Typ J — -199 till +1200 °C
- Typ T — -199 till +400 °C (kryogen)
- Typ E — -199 till +1000 °C
- Typ S — -50 till +1760 °C (PtRh10-Pt, hög temperatur)
- Typ R — -50 till +1760 °C (PtRh13-Pt, hög temperatur)
Funktioner
- 2 kanaler termoelement K/J/T/E/S/R
- Mätområde upp till -199 till +1760 °C (sensorberoende)
- Noggrannhet K/J/T/E: ±(0,5 + 0,003 × t) °C; S/R: ±(1,5 + 0,003 × t) °C
- Cold Junction-kompensation ±0,5 °C (10–40 °C drift)
- Skruvfria terminaler för AWG 28–22 (rekommenderat AWG 22)
- Trådbunden Ethernet 10/100 Mbps (RJ45)
- PoE IEEE 802.3af
- 16 000 datapunkters minne
- 15 fasta loggningsintervall + 15 uppladdningsintervall
- USB 2.0 Mini-B för konfiguration
- Inbyggd LCD
Specifikation
| Mätkanaler | Temperatur 2 kanaler — termoelement K/J/T/E/S/R via skruvterminaler |
|---|---|
| Mätområde | -199 till +1760 °C (beroende på sensorval) |
| Cold Junction-kompensation | ±0,5 °C (10–40 °C drift), ±0,8 °C (övrigt) |
| Upplösning | K/J/T/E: 0,1 °C; S/R: ca 0,2 °C |
| Loggningskapacitet | 16 000 datapunkter |
| Nätverk | 10 Base-T / 100 Base-TX (RJ45) |
| Protokoll | HTTP (proxy stöds), DHCP, DNS |
| Strömförsörjning | 2 × AA alkaline / Ni-MH, USB-buss, AC-adapter, PoE IEEE 802.3af |
| Mått | 58 × 78 × 26 mm |
| Vikt | ca 55 g |
Medföljande
- 56-TR-75NW logger
- 2 × AA alkaline-batteri
- USB Mini-B-kabel 56-US-15C
- Manualset med garantibevis
- OBS: termoelement medföljer EJ — beställs separat
Användningsområden
56-TR-75NW är vald för industriella temperaturmätningar med termoelement i miljöer med fast nätverksanslutning: värmebehandlingsugnar, glas- och metallindustri, processkylanläggningar, autoclaver. För WiFi istället för LAN, se 56-TR75A2 (även med Vaccine Mode för läkemedelsövervakning).
